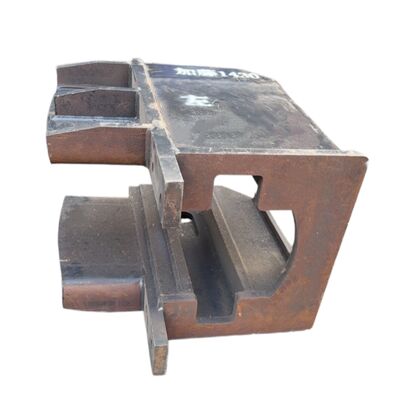

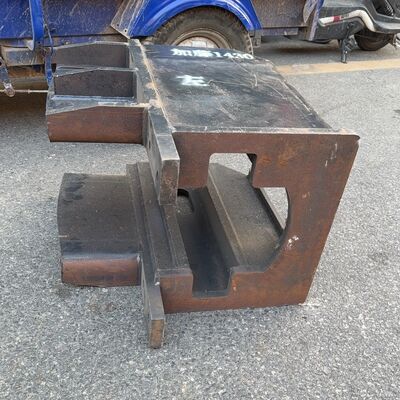

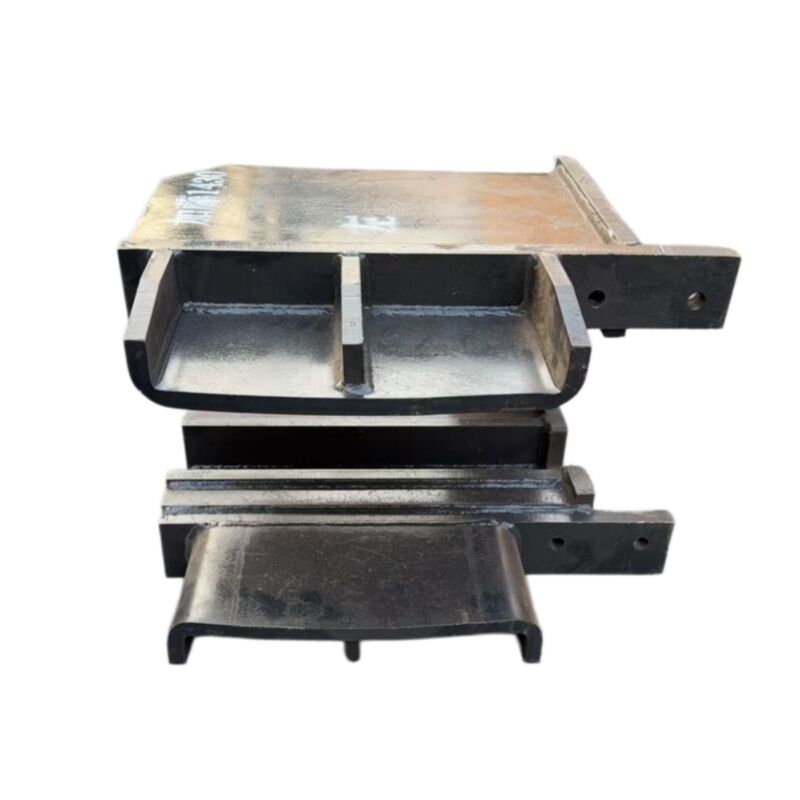

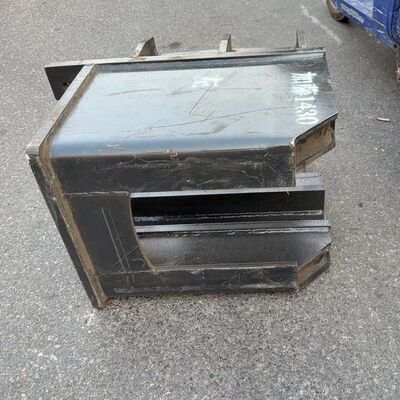

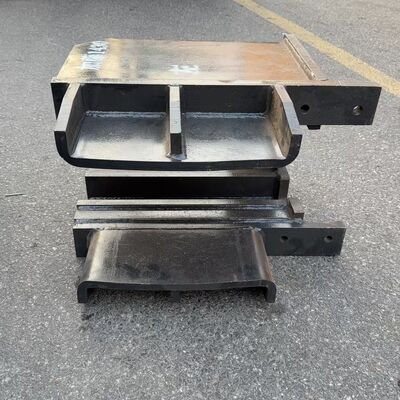

Idler Yoke / Frontgabel für Kato HD1430 Bagger-Unterbahnteile,kompatibel mit Kato HD1430 Bagger Idler Frontgabel, Kieferhalter, Unterbahnkomponenten einschließlich vier Rädern und einer Spur

Bagger-Leitrad-Vordergabel, tragende Kernkomponente des Fahrgestell-Laufsystems, original werkseitig passend, robust und verschleißfest
Die Vordergabel der Baggerspannrolle (auch bekannt als Spannrollenhalterung, 虎口-Halterung, Spannrollenstützrahmen) ist die zentrale tragende und führende Komponente des Raupenfahrwerks-Fahrsystems eines Baggers. Es dient als zentrale Nabe, die die Spannrolle mit dem Baggerrahmen verbindet und bestimmt direkt die Fahrstabilität des Baggers, die Lebensdauer der Raupenkette, die Betriebssicherheit und die Gesamtzuverlässigkeit des Fahrgestells. Es ist ein unverzichtbares Kernzubehör im Vierrad- und Einkettensystem des Baggers.

(I) Beschreibung des Kernmaterials
Bei den Kernmaterialien dieses Produkts handelt es sich ausschließlich um hochfesten Baustahl, der speziell für den Maschinenbau entwickelt wurde, mit abgestufter Materialanpassung für unterschiedliche Arbeitsbedingungen. Alle Materialien wurden einer strengen Wärmebehandlung und Ultraschallfehlererkennung unterzogen, sind frei von inneren Rissen, Zwischenschichten und Materialfehlern und ihre Leistung entspricht oder übertrifft die Industriestandards:
1. Hochfester Manganstahl (Mn13-Hochmanganstahl / 65-Mn-Manganplatte): ein in der Industrie weit verbreitetes Hauptgrundmaterial. Nach der Gesamtabschreckung und der Wärmebehandlung durch Abschrecken und Anlassen bleibt die Härte stabil bei HRC42–48, wodurch ein optimales Gleichgewicht zwischen Härte und Zähigkeit erreicht wird. Es zeichnet sich durch eine hervorragende Verschleißfestigkeit, Verformungsbeständigkeit und Schlagfestigkeit aus und eignet sich daher für die meisten herkömmlichen Erd-, Kommunal- und Straßenbaubedingungen. Es ist das bevorzugte Material mit hervorragendem Preis-Leistungs-Verhältnis und Stabilität.
2. ZG35CrMo-Legierungsstahlguss: ein spezielles Grundmaterial für anspruchsvolle Hochleistungsanwendungen. Es wird in einem integralen Gussverfahren hergestellt und einer umfassenden Wärmebehandlung einschließlich Normalisierung und Anlassen unterzogen, was zu gleichmäßigen, raffinierten Körnern führt. Seine Beständigkeit gegen Rissbildung und Stoßbelastung übertrifft die von geschweißten Blechprodukten bei weitem. Es eignet sich für extrem schwere Arbeitsbedingungen wie Bergwerke, Steinbrüche und Zerkleinerungsarbeiten und hält hochfrequenten und hochintensiven Betriebsstößen stand.
3.Q355B niedriglegierte hochfeste Stahlplatte: ein wirtschaftliches Allzweck-Grundmaterial, das den nationalen Baustahlnormen für Baumaschinen entspricht. Es wird CNC-Schneiden, Präzisionsschweißen und Spannungsentlastungsbehandlung unterzogen und zeichnet sich durch hohe Maßhaltigkeit und hervorragende Schweißbarkeit aus. Es eignet sich für Kleinbagger und leichte Einsatzszenarien und bietet ein äußerst hohes Preis-Leistungs-Verhältnis.
(II) Kernfunktionen
Als Kernkomponente des Baggerfahrgestells übernimmt die Spanngabel vier unersetzliche Kernfunktionen, die sich direkt auf die Gesamtleistung des Baggers auswirken.
1.Kerntrag- und Stützfunktion: Sie fixiert und stützt die Spannrolle, hält dem Eigengewicht des gesamten Baggers, vertikalen Stoßbelastungen und horizontalen Seitenkräften während des Betriebs stand, überträgt die Lasten gleichmäßig auf den Rahmen, verhindert, dass sich die Spannrolle aufgrund ungleichmäßiger Beanspruchung verformt oder bricht, und gewährleistet die Stabilität der gesamten Fahrgestellstruktur.
2. Präzise Führungs- und Entgleisungsverhinderungsfunktion: In Zusammenarbeit mit dem Leitrad regelt es streng die Laufspur der Kette, stellt die Eingriffsgenauigkeit zwischen der Schiene und den Laufrollen, dem Antriebskettenrad und der Tragrolle sicher, verhindert grundsätzlich Spurabweichungen, Entgleisungen, Kettenabfall und -auskuppeln und reduziert deutlich abnormalen Verschleiß der Schiene sowie potenzielle Sicherheitsrisiken während der Fahrt.
3. Spann-, Puffer- und Stoßdämpfungsfunktion: In Zusammenarbeit mit der Raupenspannvorrichtung sorgt sie für eine stabile Spannungshubunterstützung für die Spannrolle, absorbiert Vibrationen und Stöße während des Gehens und Betriebs des Baggers, lindert starre Kollisionen zwischen Raupen- und Fahrwerkskomponenten und verlängert die Lebensdauer von Kernkomponenten wie Raupenkette, Spannrolle und Lagern.
4. Strukturelle Begrenzung und Sicherheitsschutzfunktion: Eingebaute Begrenzungsleitbleche und Schutzpolsterstrukturen schränken die axiale und radiale Verschiebung der Spannrolle strikt ein und verhindern so eine Durchbiegung und axiale Bewegung der Spannrolle. Gleichzeitig können sie verhindern, dass Fremdkörper wie zerkleinerte Steine ​​und Erde in den Eingriffsbereich zwischen der Raupe und der Umlenkrolle gelangen, wodurch der Verschleiß durch Fremdkörper und Blockierungsausfälle von Komponenten verringert werden.

(III) Spezifikationen für Nutzung, Installation und Wartung
Die ordnungsgemäße Installation, Bedienung und Wartung sind die Grundvoraussetzung für die Gewährleistung der Lebensdauer und Betriebssicherheit der Spannvordergabel. Konkrete Spezifikationen lauten wie folgt:
1. Vorbereitung vor der Installation: Stellen Sie sicher, dass das Produktmodell vollständig mit dem Baggermodell kompatibel ist, und stellen Sie sicher, dass die Befestigungslöcher, Maßparameter und Schraubenspezifikationen 1:1 mit den Originalteilen übereinstimmen. Überprüfen Sie das Produkt auf Verformungen, Risse oder Kaltschweißnähte in den Schweißnähten sowie auf eine ebene und gratfreie Montagefläche. Entfernen Sie Öl, Schlamm und Rost von der Montagefläche des Baggerrahmens und der Spannwelle, um sicherzustellen, dass die Montagekontaktflächen sauber, flach und frei von Fremdkörpern sind.
2. Installations- und Kalibrierungsstandards: Halten Sie sich strikt an das grundlegende Installationsprinzip „Drei Punkte in einer geraden Linie“**. Die Mittelpunkte von Umlenkrolle, Laufrolle und Antriebskettenrad müssen kollinear sein und sowohl horizontale als auch vertikale Abweichungen ≤ 2 mm aufweisen. Bei den Installationsschrauben muss es sich um hochfeste Schrauben der Originalausrüstungsspezifikationen mit einer Güteklasse von 8,8 oder höher handeln, die mit Gewindesicherungskleber beschichtet sind und schrittweise diagonal und gleichmäßig angezogen werden, bis das endgültige Drehmoment den Originalausrüstungsstandards für das Modell entspricht. Drehen Sie nach der Installation die Spannrolle manuell, um eine gleichmäßige Drehung ohne Blockierung, Durchbiegung oder ungewöhnliche Geräusche zu überprüfen und sicherzustellen, dass der Axial- und Radialschlag den ursprünglichen technischen Anforderungen entspricht.
3.Tägliche Inspektion und Wartung: Überprüfen Sie vor dem täglichen Betrieb, ob die Befestigungsschrauben der Vordergabel locker sind, ob die Schweißnähte gerissen sind und ob der Vordergabelkörper deformiert ist. Wenn Sie eine Anomalie feststellen, schalten Sie die Maschine zur Wartung sofort ab. Entfernen Sie alle 50 Betriebsstunden Schmutz wie Schlamm, Kies und Unkraut zwischen der Vorderradgabel und der Spannrolle, prüfen Sie, ob die Begrenzungsschutzpolster abgenutzt sind oder fehlen, und ersetzen Sie beschädigte Polster rechtzeitig. Führen Sie alle 200 Betriebsstunden eine sekundäre Drehmomentprüfung an den Befestigungsschrauben der Vordergabel durch, führen Sie eine Fehlererkennung an den Schweißnähten und an der Karosserie durch, erkennen Sie Ermüdungsrisse rechtzeitig und vermeiden Sie Bruchausfälle.
4. Betriebsverbote: Es ist dem Bagger strengstens untersagt, längere Zeit auf einer Seite zu gehen, scharfe Kurven mit hoher Geschwindigkeit zu machen oder Hindernisse gewaltsam zu erklimmen, um zu verhindern, dass die Vordergabel übermäßige seitliche Stoßbelastungen trägt. Überlastungsbetrieb und Betrieb mit Störungen sind strengstens untersagt, um Verformungen und Brüche von Bauteilen zu vermeiden.

(IV) Anwendbare Zwecke und Szenarien
1. Kompatibilität mit Markenmodellen: Kompatibel mit einer breiten Palette gängiger Baggermarken im In- und Ausland und deckt alle Tonnagesegmente ab, von kleinen 6-Tonnen-Maschinen bis hin zu großen 45-Tonnen-Maschinen. Es ist hauptsächlich mit japanischen Marken (Kato HD1430-Vollserie, Komatsu, Hitachi, Kobelco, Doosan usw.), europäischen und amerikanischen Marken (CAT, EC usw.) und chinesischen Marken (Sany, XCMG, LiuGong, SDLG usw.) kompatibel. Je nach Maschinenmodell und Originalteilenummer können exklusive 1:1-Sondergrößen angefertigt werden, um sicherzustellen, dass es bei der Installation zu keinerlei Abweichungen kommt.
2. Anpassung des Betriebsszenarios: Das Modell aus hochfestem Manganstahl eignet sich für herkömmliche Arbeitsbedingungen mit geringer Belastung (Stadtbau, Erdaushub, Straßenbau, Landschaftsbau, Ackerland und Wasserschutz); Das Bergbaumodell ZG35CrMo aus Gussstahl eignet sich für schwere, raue Arbeitsbedingungen (Bergbau, Zerkleinerung von Steinbrüchen, Felsaushub, Tunnelbau). Für besonders komplexe Arbeitsbedingungen (Feuchtgebiete, Sümpfe, Schneefelder, Wüsten, Küstengebiete mit hoher Korrosion) sind maßgeschneiderte, verbreiterte, rutschfeste und korrosionsbeständige, verzinkte Exklusivmodelle erhältlich.
3.Abdeckung des Geschäftsszenarios: OEM-Unterstützung für Bagger, Ersatz für After-Sales-Wartung; Lagerbestand und Verkauf durch Baumaschinenteilehändler und Reparaturwerkstätten; Leasing und Wartung von kompletten Baggern; Massenbeschaffung und Austausch eigener Ausrüstung durch Minen und technische Flottenteams.






​
